D4NA-4122**限位開關
如果您對該產品感興趣的話,可以
產品名稱:
D4NA-4122**限位開關
產品型號:
D4NA-4122
產品展商:
歐姆龍
產品價格:
0.00 元
折扣價格:
0.00 元
會員價格:
0.00 元
關注指數：957
產品文檔:
無相關文檔
簡單介紹
D4NA-4122**限位開關標準化的鍍金接點保證了接觸的高可靠性。
可用于標準負載及微小負載。D4NA-412G，D4NA-4131，D4A-4132
認證標準：UL、EN(TüV)及CCC
D4NA-4122**限位開關
的詳細介紹
D4NA-4122**限位開關標準化的鍍金接點保證了接觸的高可靠性。
可用于標準負載及微小負載。D4NA-412G，D4NA-4131，D4A-4132
認證標準：UL、EN(TÜV)及CCC
| 傳動桿 |
1NC/1NO(速動型) |
| 強制斷開 |
型號 |
滾珠擺桿型
(金屬擺桿，樹脂滾珠) |
|
|
D4NA-4122 |
可調滾珠擺桿，鎖定型
(金屬擺桿，樹脂滾珠) |
|
|
D4NA-412G |
| 柱塞型 |
|
|
D4NA-4131 |
| 滾珠柱塞型 |
|
|
D4NA-4132 |
| 防護等級(參見注3) |
IP65 (EN60947-5-1) |
耐久性
(參見注4) |
機械 |
10,000,000次以上 |
| 電氣 |
500,000次以上(AC250V電阻負載3A時)(參見注5)
300,000次以上(AC250V電阻負載10A時) |
| 操作速度 |
1～500mm/s(D4NA-1122) |
| 操作頻率 |
30次/min以下 |
| 接點電阻 |
25mΩ以下(初始值) |
| *小適用負載(參見注6) |
DC5V時電阻負載1mA (N標準參考值) |
| 額定絕緣電壓(Ui) |
300V |
| 防觸電保護等級 |
Class Ⅱ (雙重絕緣) |
| 污染度(使用環境) |
3級(EN60947-5-1) |
| 耐浪涌電壓(EN60947-5-1) |
同極端子間：2.5kV |
| 異極端子間：4kV |
| 其他端子與不帶電金屬部件間：6kV |
| 絕緣電阻 |
100MΩ以上 |
| 接點間隔 |
2 × 0.5mm以上 |
| 耐振動 |
誤動作 |
10～55Hz， 0.75mm單振幅 |
| 耐沖擊 |
耐久 |
1,000m/s2以上 |
| 誤動作 |
300m/s2以上 |
| 條件短路電流 |
100A(EN60947-5-1) |
| 額定開放熱電流(Ith) |
10A(EN60947-5-1) |
| 環境溫度 |
工作時：-30℃～70℃ (無結冰) |
| 環境濕度 |
工作時：95%以下 |
注1. 上述值為初始值。
2. 一旦接點連接標準負載后，就不可用于連接更小容量的負載。否則，可能會導致接點表面粗糙，從而失去接觸可靠性。
3. 保護結構是根據標準（EN60947-5-1）中規定的測試法得出。使用前請務必在實際使用的條件、環境下確認其密封性。
盡管開關盒本體具有防塵、防水構造，但應盡可能保持頭部在沒有灰塵、污垢、油污、化學品的場所使用D4NA。
否則，可能導致過早磨損、開關損壞或故障。
4. 耐久性的測試條件為：環境溫度5°C～35°C、環境濕度40%～70%。詳情請咨詢歐姆龍代表處。
5. 禁止適用2回路以上的3A， AC250V負載。
6. 這個值會因?yàn)殚_(kāi)關頻率、環境條件、可靠性等級等因素的影響而不同。請事先使用實際負載確認是否可進行正常操作。
開關
滾珠擺桿型
（金屬擺桿，樹脂滾珠）
D4NA-4122
可調滾珠擺桿，鎖定型
（金屬擺桿，樹脂滾珠）
D4NA-412G
| 型號 |
D4NA-4122 |
D4NA-412G(參見注1) |
| OF*大值 |
5.0N |
4.5N |
| RF*小值 |
0.5N |
0.4N |
| PT |
18°～27° |
18°～27° |
| OT*小值 |
40° |
40° |
| MD*大值 |
14° |
14° |
| OP |
— |
— |
| TT(參見注2) |
(80°) |
(80°) |
| DOT*小值(參見注3) |
50° |
50° |
| DOF*小值(參見注3) |
20N |
20N |
注1. 這些開關的動作特性是在將滾珠擺桿設定在32mm時測得。
2. 為參考值。
3. 為了**使用，請確保所有值在*大或*小范圍內。
柱塞型
D4NA-4131
滾珠柱塞型
D4NA-4132
| 型號 |
D4NA-4131 |
D4NA-4132 |
| OF*大值 |
6.5N |
6.5N |
| RF*小值 |
1.5N |
1.5N |
| PT*大值 |
2mm |
2mm |
| OT*小值 |
4mm |
4mm |
| MD*大值 |
1mm |
1mm |
| OP |
18.2±0.5mm |
28.6±0.8mm |
| TT (參見注1) |
(6mm) |
(6mm) |
| DOT*小值(參見注2) |
3.2mm |
3.2mm |
| DOF*小值(參見注2) |
20N |
20N |
注1. 為參考值。
2. 為了**使用，請確保所有值在*大或*小范圍內。

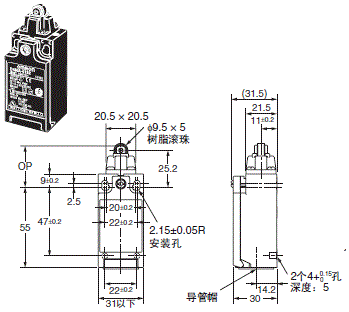

擺桿
擋塊的角度、位置請參見下圖（來源：EN50047）：
滾珠擺桿型
D4NA-4122
可調滾珠擺桿，鎖定型
（金屬擺桿，樹脂滾珠）
D4NA-412G（參考值）
柱塞型
D4NA-4131
滾珠柱塞型
D4NA-4132
